Газовый котел ARS 500

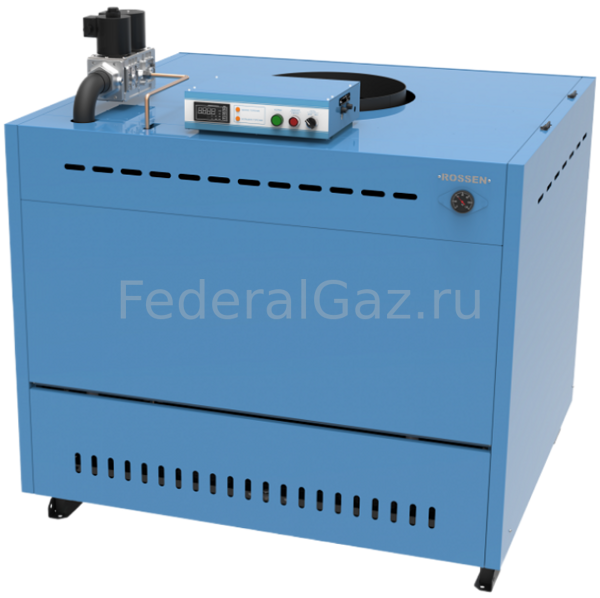

Газовый котел ARS 500 мощностью 500 кВт
Общее описание
Назначение: отопление различных объектов площадью до 5000 м², включая:
-
Жилые дома
-
Производственные помещения
-
Здания коммунально-бытового назначения
-
Общественные здания
-
Сельскохозяйственные объекты
-
Теплицы
Основные характеристики
-
Тепловая мощность: 500 кВт (0,5 МВт)
-
КПД: не менее 94%
-
Площадь поверхности нагрева: 41 м²
-
Водяной объем: 62 л
-
Масса котла: 680 кг
Технические параметры
-
Давление теплоносителя: до 0,6 МПа
-
Температура подачи: до +95°C
-
Температура обратки: от +55°C
-
Расход теплоносителя: 21 м³/час
-
Напряжение питания: 220 В
-
Потребляемая мощность: до 80 Вт
Конструктивные особенности
-
Тип топки: открытая
-
Горелка: атмосферная двухступенчатая
-
Теплообменник: секционный водотрубный оребрённый
-
Система розжига: автоматическая
-
Автоматика безопасности: встроенная
Газовые параметры
-
Расход газа:
-
Природный: 28-56 м³/час
-
Сжиженный: 21,3-42,5 кг/час
-
-
Давление газа:
-
Природный: 250 мм.вод.ст.
-
Сжиженный: 360 мм.вод.ст.
-
Характеристики дымохода
-
Диаметр дымохода: 450 мм
-
Температура уходящих газов: 110°C
-
Коэффициент избытка воздуха: 1,8-2,2
Присоединительные размеры
-
Патрубок подачи газа: 2"
-
Патрубки отопления: Ду50
Преимущества модели
-
Экономичность: высокий КПД и низкое потребление ресурсов
-
Компактность: небольшие габариты при высокой мощности
-
Надежность: модульная конструкция и качественные материалы
-
Ремонтопригодность: легкий доступ к основным узлам
-
Безопасность: многоуровневая система защиты
-
Интегрируемость: возможность подключения внешних систем управления
Особенности конструкции
-
Теплообменник: разборный, с высокой скоростью циркуляции
-
Горелка: микрофакельная многорожковая
-
Стабилизатор тяги: встроенный
-
Блок управления: расположен на верхней панели
-
Система контроля: автоматическая
Конкурентные преимущества
-
Малый вес и компактные размеры
-
Сниженные отложения накипи благодаря высокой скорости циркуляции
-
Экономичная работа и низкий уровень шума
-
Безопасность при превышении давления
-
Удобство обслуживания и ремонта
-
Возможность модульной транспортировки
Особенности эксплуатации
-
Энергозависимость: требуется постоянное электропитание
-
Циркуляция: обязательна принудительная
-
Температурный режим: разница температур не более 25°C
-
Подключение: строгое соблюдение фазировки
-
Требования к установке: наличие заземления
Котел ARS 500 представляет собой мощное и эффективное решение для отопления крупных объектов, сочетающее в себе высокую производительность, безопасность и удобство эксплуатации.
Габаритно-присоединительные размеры газового котла AR-S 500
Устройство и работа газового котла 500 кВт
Котел является газовым водогрейным аппаратом с водотрубным, секционным скоростным теплообменником. Теплообменник состоит из труб, оребренных стальной лентой, что позволяет максимально увеличить площадь теплообмена и уменьшить габариты котла. Благодаря высокой скорости потока и многочисленным поворотам в котле создается турбулентное движение водяного потока, что препятствует появлению отложений кальция на стенках труб и делает котел более неприхотливым к качеству воды.
1 - газовый клапан TermoBrest ВН 2 ДВ-0,2К
2 - пульт управления
3 - дымоход
4 - вход воды (обратка из системы отопления)
5 - выход воды (подача в систему отопления)
Внутреннее устройство котла 500 кВт
1 - оребренные трубы теплообменника
2 - теплоизоляция топки
3 - рожок горелки
4 - дымоход
5 - газовый клапан
6 - датчик тяги
